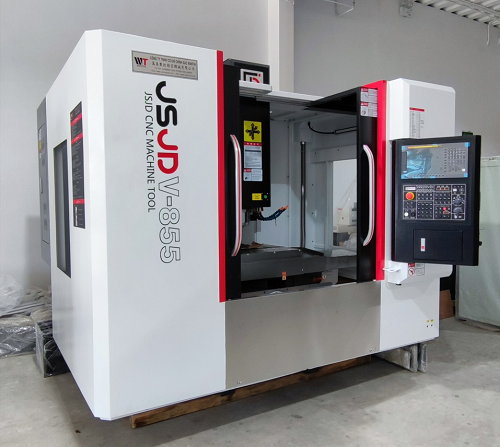

MÁY PHAY CNC V855
Công ty TNHH Cơ Khí Chính Xác Wantai thành lập vào năm 2009 tại Hà Nội, vào năm 2015 thành lập Công ty TNHH Cơ Khí CNC Wantai tại Tp.Hồ Chí Minh, chúng tôi chuyên cung cấp các dòng máy gia công khuôn mẫu CNC của hãng tập đoàn SMTCL và FANGZHENG, là xưởng máy sản xuất lớn nhất, nhì của Trung Quốc, máy móc đạt chất lượng xuất khẩu tiêu chuẩn quốc tế. Chúng tôi xin được giới thiệu tới quý khách hàng sản phẩm Máy phay CNC V855

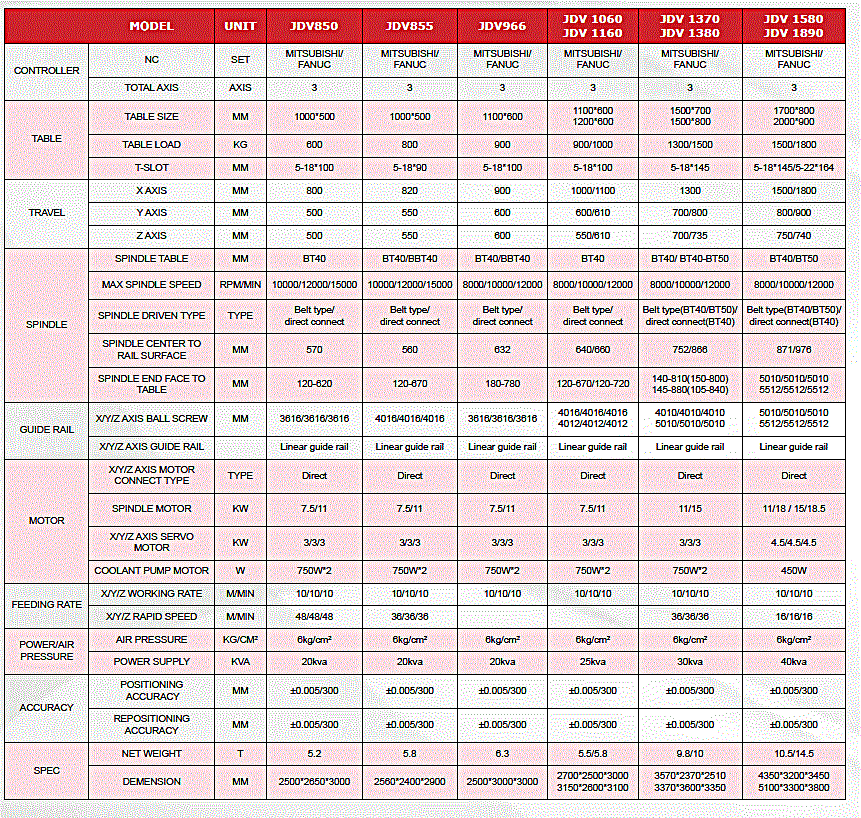

Thông số kĩ thuật
|
Hạng mục |
ĐVT |
Qui cách |
|
|
Hệ điều hành |
Hệ điều hành |
Bộ |
FANUC 0i-MF |
|
Động cơ servo |
Trục |
3 trục |
|
|
Bàn làm việc |
Kích thước bàn làm việc |
mm |
1000×550 |
|
Tải trọng bàn làm việc |
kg |
800 |
|
|
Kích thước rãnh T bàn làm việc |
mm |
6-18×90 |
|
|
Hành trình |
Hành trình trục X |
mm |
800 |
|
Hành trình trục Y |
mm |
550 |
|
|
Hành trình trục Z |
mm |
550 |
|
|
Trục chính |
Lỗ côn trục chính |
mm |
BBT40 |
|
Tốc độ trục chính |
rpm/min |
12000rpm |
|
|
Hình thức truyền động |
|
Trực tiếp |
|
|
Khoảng cách từ đầu trục chính đến bàn làm việc |
mm |
120-620 |
|
|
Băng máy |
Quy cách vit me bi trục X/Y/Z |
mm |
3616/3616/3616 |
|
Trục X |
mm |
Vít me bi |
|
|
Trục Y |
mm |
Vít me bi |
|
|
Trục Z |
mm |
Vít me bi |
|
|
Động cơ |
Hình thức truyền động trục X.Y.Z |
|
Trực tiếp |
|
Công suất động cơ trục chính |
kw |
11 |
|
|
Công suất động cơ trục X.Y.Z |
kw |
204/204/303B |
|
|
Công suất làm lạnh trục chính |
|
250 |
|
|
Mã lực máy bơm làm mát |
w |
450W*2 |
|
|
Di chuyển |
Tốc độ gia công trục X.Y.Z |
m/min |
10/10/10 |
|
Tốc độ di chuyển nhanh trục X.Y.Z |
m/min |
36/36/36 |
|
|
Nguồn điện |
Nguồn khí |
kg/cm² |
6kg/cm3 |
|
Nguồn điện yêu cầu |
V |
380V |
|
|
Tổng công suất máy |
Kw |
25kw |
|
|
Độ chính xác |
Độ chính xác định vị |
mm |
±0.005/300 |
|
Độ chính xác lặp lại |
mm |
±0.005/300 |
|
|
Ngoại hình máy |
Trọng lượng máy |
Tấn |
5.3 |
|
Kích thước máy（Dài x Rộng x Cao） |
mm |
2600 x 2900 x 3000 |
|
|
Đóng gói tiêu chuẩn máy |
||||
|
Phụ kiện tiêu chuẩn máy |
Hệ thống làm mát dung dịch gia công |
Bộ |
1 |
|
|
Hệ thống thổi khí khi làm việc |
Bộ |
1 |
||
|
Kho dao 24 thanh |
Bộ |
1 |
||
|
Hệ thống bôi trơn tự động |
Bộ |
1 |
||
|
Bộ đèn làm việc |
Bộ |
1 |
||
|
Bộ đèn báo lỗi |
Bộ |
1 |
||
|
Hệ thống làm mát tủ điện |
Bộ |
1 |
||
|
Máy làm mát trục chính |
Bộ |
1 |
||
|
Hộp đựng công cụ thao tác(trên máy) |
Bộ |
1 |
||
|
Tay quay điều khiển |
Bộ |
1 |
||
|
Bộ khung chắn máy |
Bộ |
1 |
||
|
Phụ kiện kèm theo máy |
Đầu BT40 + móc kéo |
Bộ |
1 |
|
|
Đầu cặp ER32 (7 cái) |
Bộ |
1 |
||
|
Ê tô 6 inch |
Bộ |
1 |
||
|
Bộ cặp M14 |
Bộ |
1 |
||
|
Bộ gá phôi |
Bộ |
1 |
||
|
Thùng công cụ (Tua vít , 6 giác) |
Bộ |
1 |
||
|
Sách hướng dẫn sử dụng |
Bộ |
1 |
||
|
Bộ tháo gỡ BT40 |
Bộ |
1 |
||

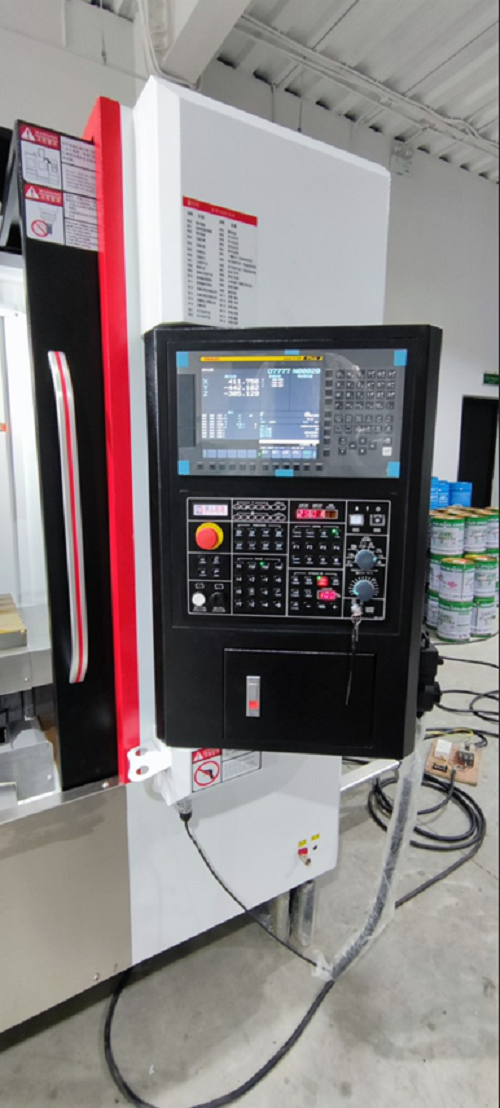

Bảng điều khiển máy

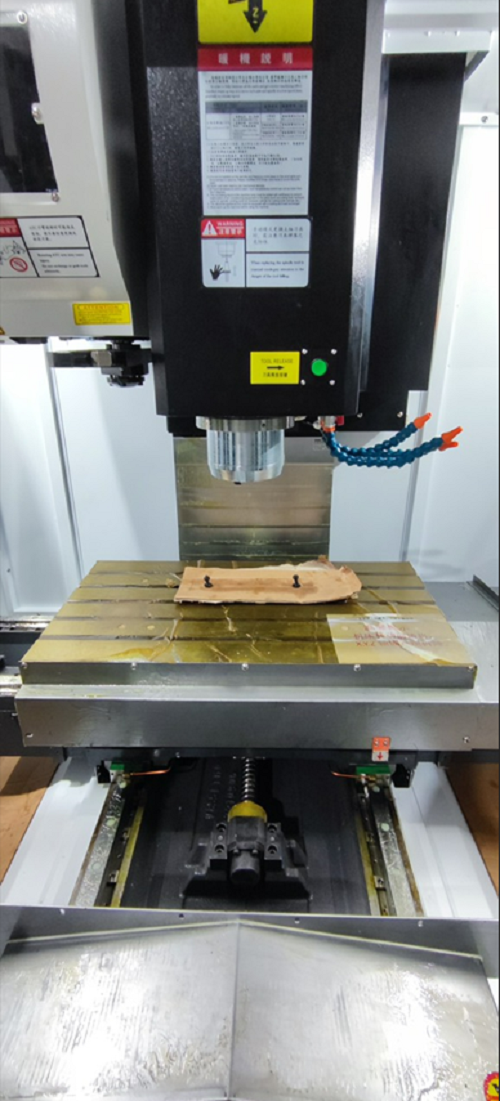

Mũi phay của máy
|
Tên hàng |
Xuất xứ |
|
Động cơ trục X Y Z và servo |
FANUC (JAPAN) |
|
Động cơ trục chính và servo |
FANUC (JAPAN) |
|
Vit me bi , băng máy |
HIWIN (TAIWAN) |
|
Trục chính |
CELLS (TAIWAN) |
|
Kho dao servo 24 thanh |
SAN JET (TAIWAN) |
|
Tay quay điều khiển |
TOSOKU (JAPAN) |
|
Vòng bi |
NSK3062(JAPAN) / FAG（ĐỨC） |
|
Bộ khớp nối |
HONG WANG (TAIWAN) |
|
Xylanh tháo gỡ dao |
HC (TAIWAN) |
|
Dây đai truyền động |
XUEFENG (TAIWAN) |
|
Máy làm mát trục chính, làm mát tủ điện |
OE (CHINA Liên doanh) |
|
Bơm làm việc |
CHINA Liên doanh |
|
Khởi động từ |
Schneider (Pháp) |
|
Atomat |
Schneider (Pháp) |
|
Rơle |
Schneider (Pháp) |
|
Công tắc nguồn |
Schneider (Pháp) |
|
Hệ thống bôi trơn |
Baotn (CHINA Liên doanh) |
|
Sơn khung chắn máy |
Sơn cao cấp |
Chúng tôi luôn kiên trì theo phương châm kinh doanh "Uy tín, chất lượng và chuyên nghiệp". Sự tín nghiệm của đối tác là thành công lớn đối với Wantai . Với định hướng lấy chất lượng và uy tín đặt lên hàng đầu, toàn thể nhân viên công ty không ngừng học hỏi nâng cao năng lực chuyên môn cũng như trau dồi đạo đức nghề nghiệp để đưa công ty ngày càng trở thành đối tác tin cậy của khách hàng.
Wantai hân hạnh phục vụ quý khách hàng.
