GIOĂNG MẶT BÍCH

1. Giới thiệu chung:

- Gioăng mặt bích (flange gasket) hay còn gọi là ron mặt bích, vòng đệm mặt bích, gioăng cao su,… là miếng đệm nằm giữa 2 mặt bích có chức năng làm kín cho hệ thống đường ống.

- Vật liệu: Được sản xuất từ tấm không amiang có nguồn gốc từ các nước EU, Japan,... các vật liệu từ cao su NBR, cao su EPDM, cao su VITON,...

2. Phân loại gioăng mặt bích: 3 loại chính
a. Gioăng mặt bích phi kim loại (Non-metallic gasket types)

- Gioăng mặt bích phi kim loại được chia làm nhiều loại tùy theo chức năng, kích thước, vật liệu khác nhau, chúng ta có thể phân loại một số như sau:

+ Phân loại gioăng mặt bích theo vật liệu: Tùy theo đặc tính của lưu chất, nhiệt độ, áp suất,... trong hệ thống đường ống có thể có gioăng mặt bích cao su NBR, gioăng mặt bích cao su EPDM, gioăng mặt bích cao su Silicone, gioăng mặt bích cao su FKM, gioăng mặt bích PTFE, gioăng mặt bích Amiang (Asbetos gasket), gioăng mặt bích không amiang (Non Asbetos gasket),...

+ Phân loại theo kích thước mặt bích: Mặt bích kích thước tiêu chuẩn DIN, mặt bích kích thước tiêu chuẩn JIS, mặt bích kích thước tiêu chuẩn ANSI, mặt bích kích thước tiêu chuẩn BS,… với mỗi loại kích thước mặt bích sẽ chọn loại gioăng mặt bích kích thước tương ứng. Gioăng mặt bích phân loại theo kích thước có 2 loại là: Loại có lỗ bulong đi qua (Full face gasket) và loại không có lỗ bulong đi qua (Ring Face gasket).

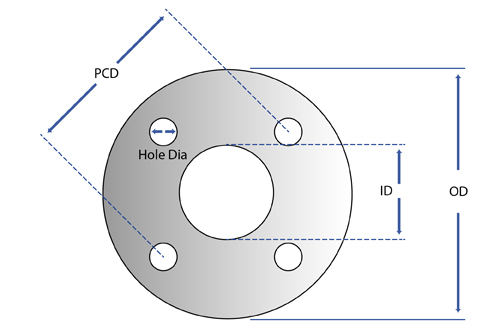

Gioăng mặt bích có lỗ bulong

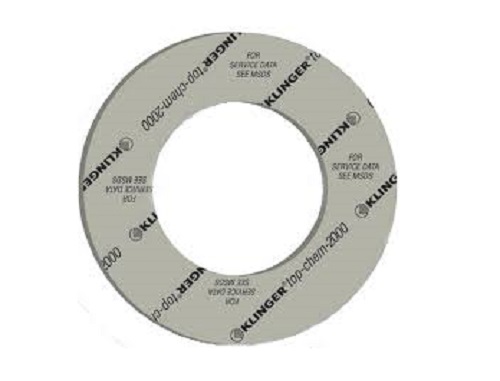

Gioăng mặt bích không có lỗ bulong

b. Gioăng mặt bích bán kim loại (Semi-Metallic gasket types)

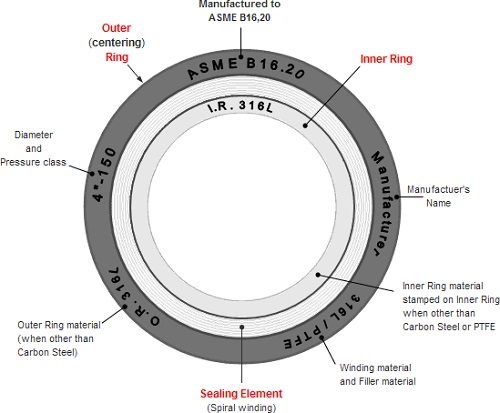

- Gioăng đệm bán kim loại là vật liệu tổng hợp của kim loại và phi kim loại. Kim loại mang lại sức mạnh, độ bền, khả năng chịu áp lực, khả năng phục hồi, duy trì hình dạng gioăng, vật liệu phi kim loại mang lại khả năng làm kín và tương thích với bề mặt mặt bích. Gioăng đệm bán kim loại thường được sử dụng là: Spiral wound gasket, camprofile, metal-reinforced graphite gaskets.

- Gioăng mặt bích bán kim loại được thiết kế phù hợp với hầu hết các điều kiện hoạt động ở nhiệt độ và áp lực cao và các loại bề mặt mặt bích như: Raised face, male-and-female face, and tongue-and-groove face.

- Kích thước gioăng mặt bích bán kim loại cũng được chia loại theo tiêu chuẩn kích thước mặt bích như ANSI, JIS, DIN, BS,… như với gioăng mặt bích phi kim loại.

c. Gioăng mặt bích kim loại (Metallic gasket types)

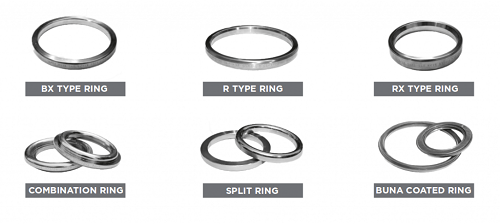

- Gioăng mặt bích kim loại được chế tạo từ kim loại hoặc hợp kim với hình dạng và kích thước mong muốn. Gioăng đệm kim loại thường được sử dụng là: Ring type joint gasket (RTJ), là một sự lựa chọn đặc biệt, phù hợp, đảm bảo làm kín đáng tin cậy.

- Ring type joint gasket làm từ vật liệu kim loại mềm (soft lron) thép Inox (SS304, SS316L,…), đặt trong rãnh có sẵn giữa 2 bề mặt mặt bích, bằng cách sử dụng áp lực thông qua lực siết bu lông, vật liệu kim loại mềm hơn sẽ biến dạng và điền đầy những khoảng hở giữa bề mặt mặt bích, tạo ra gioăng mặt bích làm kín chặt chẽ và hiệu quả.
