TỦ ĐIỀU KHIỂN AHU

Công Ty TNHH Đầu Tư Và Phát Triển LVD là đơn vị chuyên hoạt động trong lĩnh vực thi công và sản xuất tủ điều khiển HVAC bao gồm tủ điều khiển AHU.

1. Giới thiệu sản phẩm

Tủ điều khiển AHU là thiết bị dùng để điều khiển hệ thống kiểm soát không khí, kiểm soát độ ẩm, nhiệt độ trong một phòng nhất định nào đó. AHU là một tên gọi ngắn gọi được viết tắc với tên đầy đủ là AIR Handling Unit. Tủ điều khiển AHU là một bộ phận con của một hệ thống điều khiển tập chung lớn hơn đó là Hệ thống HVAC với mục đích được sinh ra để phục vụ trong các hệ thống sản xuất công nghiệp.

2. Ứng dụng

Phòng điện tử

• AHU có nhiệm vụ chính dùng để kiểm soát độ ẩm luôn đảm bảo khủ ẩm sâu, kiểm soát mức độ hạt bụi trong quá trình sản xuất các linh kiện điện tử. Vì trong quá sình sản xuất các linh kiện điện tử đòi hỏi phải cần có độ chính xác tuyệt đối và ngay vả việc các linh kiện phải đảm bảo luôn trong trang thái tốt nhất khi sản xuất. Nếu những linh kiện đó bị nhiễm bụi cũng sẽ dẫn đến việc hư hỏng và làm giảm đi độ chính xác của thiết bị qua đó sẽ gây ra thiệt hại rất lớn.

Phòng dược phẩm

• Đây là nơi chuyên sản xuất dược phẩm hoặc mỹ phẩm, trong môi trường này độ ẩm không tốt sẽ là tử huyệt cho sản phẩm khi được sản xuất, vì trong môi trường với độ ẩm cao chắc chắn sẽ làm cho dược phẩm mất đi một phần tác dụng nhất định qua đó gây ảnh hưởng đế cả một quá trình sản xuất nếu không kiểm soát được.

Phòng mổ

• Phòng mổ được xem là một nơi đặc thù mà trong đó luôn trong tỉnh trang vô trùng, từ nhiệt độ đến độ ẩm luôn phải trong mức cho phép, nếu không sẽ gây ra hậu quả khó lường. Khi độ ẩm không được kiểm soát nó sẽ là cơ hội cho vi sinh vật nguyên hiển tồn tại và phát triển.

Qua những ví dụ trên cho thấy tủ điều khiển AHU là một trong những bộ phận không thể thiếu trong vận hành hệ thống sản xuất dược phẩm, thực phẩm, ngành sản xuất linh kiện điện tử và cho hệ thống phòng mỏ ở các bệnh viện.

Hệ thống AHU cũng được sử dụng rộng rãi trong các tòa nhà thương mại, những tòa nhà lớn có hệ thống trung tâm chiller.

Một tủ điều khiển AHU muốn đi vào vận hành việc đầu tiên phải đảm bảo đạt Tiêu chuẩn chất lượng được chứng nhận theo tiêu chuẩn CE với mục đích là áp ứng được yêu cầu nghiêm ngặt của EU, còn đối với riêng ngành dược phẩm, AHU thường được nhập khẩu bởi nhà cung cấp có chứng chỉ Eurovent.

Tủ điều khiển ứng dụng trong phòng mổ bệnh viện

3. Cấu tạo tủ điều khiển AHU

• Hệ thống làm nóng lạnh thường là các dàn trao đổi nhiệt

• Bộ lọc không khí (đảm bảo không khí sạch)

• Hệ thống dẫn khí

• Hệ thống điều khiển gồm các biến nhiệt, van ba ngã actuator,..

• Ống cấp khí nối vào thiết bị điều hòa không khí ahu

• Hộp kim loại chứa quạt thổi cao áp (tuần hoàn không khí)

• Bộ phận giảm âm, giảm rung

• Ống cấp khí đầu ra và tuần hoàn

AHU hiện nay có cấu tạo ngày càng phức tạp và tinh vi, AHU có cấu tạo chung và tùy thuộc vào các yêu cầu của công trình nhưng tổng quát hiện nay thì gồm những bộ phận sau: Quạt gió, dầu gia nhiệt (Heater), dàn lạnh, bộ lọc khí, vỏ bảo vệ,...

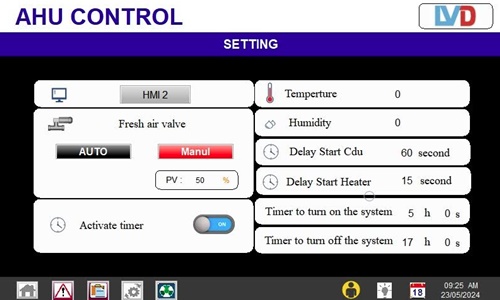

Bảng điều khiển tủ AHU

4. Các loại tủ điều khiển AHU phổ biến ngày nay

AHU gas lạnh trực tiếp (DX AHU)

• Dàn trao đổi nhiệt dùng để trao đổi nhiệt giữa các gas lạnh nhờ lực hút của quạt ly tâm đi qua các ống đồng và thổi không khí qua dàn.

• Bộ phận tiền lọc và lọc túi sẽ cấp gió trước khi cấp vào khi vực thường được sử dụng. Khi cần độ sạch cao, sử dụng lọc HEPA.

• AHU có quạt cấp thường được dùng là quạt ly tâm, và quạt được ứng dụng trong phòng sạch có ngoại áp suất tĩnh lên đến 1000Pa.

• Sử dụng VSD (variable speed drive) để hiệu chỉnh được chính xác lượng đúng theo thiết kế  cho các quạt công suất lớn.

AHU chạy nước (Water AHU)

• Water AHU bao gồm 2 loại là AHU chạy nước trao đổi nhiệt dùng nhiệt giữa nước lạnh đi qua ống đồng và thổi gió không khí bằng quạt ly tâm.

• Hệ thống điều khiển: Cảm biến nhiệt độ, độ ẩm, van ngã actuator, chiller,...

• Van 3 ngã sẽ mở khi nhiệt độc phòng lớn hơn nhiệt độ đặt để nước lạnh chảy qua dàn trao đổi nhiệt đến khi nhiệt độ tụt xuống nhiệt độ đặt thì van 3 ngã đóng lại, nước lạnh chảy về thiết bị làm lạnh nước (chiller) thông qua đường bypass.

Mọi bộ điều khiển AHU đều được sản xuất theo tiêu chuẩn chất lượng ISO 9001:2000 và ISO 14000:2004. Tiêu chuẩn chất lượng được chứng nhận theo tiêu chuẩn CE với mục đích là đáp ứng được yêu cầu nghiêm ngặt của EU. Còn đối với riêng ngành thực phẩm, AHU thường được nhập khẩu bởi các nhà cung cấp có chứng chỉ Eurovent.

5. Nguyên lý hoạt động

• Khi nhiệt độ trong phòng lớn hơn so với nhiệt độ cài đặt thì van 3 ngã sẽ mở để nước lạnh chảy qua bộ dàn trao đổi nhiệt cho đến khi nhiệt độ thấp hơn so với nhiệt độ được cài đặ thì van 3 ngã sẽ đóng lại và nước lạnh sẽ chảy qua đường bypass để về chiller.

• Không khí trước khi được đưa vào AHU sẽ được lọc qua bộ phận tiền lọc và lọc túi, bộ phận lọc này thường xuyên được làm vệ sinh., nếu trường hợp cần có độ sạch thì phải sử dụng lọc HEPa.

• Không khí lạnh được tạo ra từ không khí môi trường sau khi qua bộ lọc sẽ tiếp xúc với dàn trao đổi nhiệt bên trong AHU. Sau đó, không khí lạnh được thổi khi đi vào buồng tuần hoàn thông qua các đường ống gió rồi tới phòng sử dụng điều hòa.

• Hiện nay, công nghệ valve 3 ngã hầu hết được sử dụng các actuator để điều khiển trơn cho các valve nước lạnh, vì nó là công nghệ lâu đời, bởi chúng có thể diều khiển chính xác tới từng % độ mở của các valve nước lạnh.

• Ngày nay, quạt cao áp được thay thế bằng quạt 3 tốc độ với SHU loại nhỏ ( FUCU) hoặc là các VSD ( Variable Speed Drive) sử dụng cho các loại quạt có công suất lớn.

• Nhiệt độ không khí của đầu ra được điều khiển bằng tốc độ quạt gió valve nước lạnh.

• Hầu hết thì các AHU đều có độ chính xác không cao, và xử lý sơ bộ luồng không khí là nhiệm vụ chủ yếu của các AHU. Người ta thường lắp FCU để có độ ẩm chính xác tại từng khu vực giúp cho đạt được hiệu quả như ý.

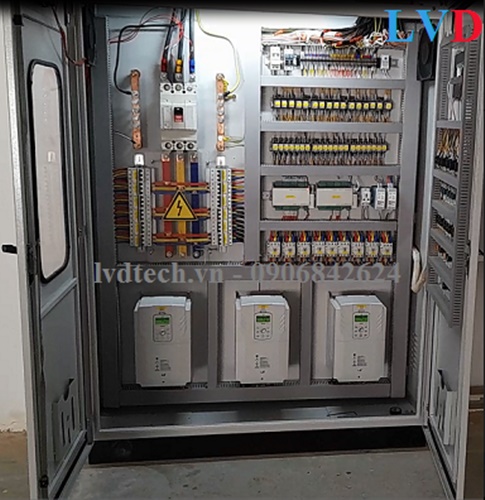

Tủ điều khiển AHU phòng sạch

6. Đơn vị sản xuất tủ điều khiển AHU uy tín

LVD là đơn vị uy tín chuyên sản xuất các tủ điều khiển phục vụ hệ thống bao gồm tủ AHU là một trông số những sản phẩm thế mạnh của chúng tôi với công nghệ mới nhất, màn hình trực quan dễ sử dụng.

Ưu điểm của tủ AHU do LVD sản xuất:

• Tích hợp bộ điều khiển chuyên dụng, công nghệ PID điều khiển nhiệt độ, độ ẩm, áp suất hệ thống ổn định.

• Kiểm soát tốc độ thiết bị quạt AHU bằng biến tần, tăng tuổi thọ thiết bị.

• Màn hình điều khiển HMI cảm ứng 7 - 10 inch thao tác dễ dàng, rõ nét trực quan với đồ họa 3D.

• Cảnh báo lọc hệ thống dơ, cần thay thế.

• Lưu trữ dữ liệu, cảnh báo lỗi hệ thống độc lập.

• Có hệ thống điều khiển dự phòng.

• Xuất dữ liệu báo cáo file csv, xls.

• Phân quyền truy cập điều khiển hệ thống từ cấp.

• thấp đế toàn quyền.

• Tích hợp cổng dự phòng kết nối BMS.

Việc sản xuất tủ điều khiển AHU đòi hỏi phải có đội ngũ kỹ sư giỏi, không ngừng tiếp cận các công nghệ tiên tiến nhất để cho ra những sản phẩm tốt nhất.

Khách hàng có nhu cầu đặt mua tủ điều khiển AHU vui lòng liên hệ với LVD để được tư vấn và hỗ trợ tận tình!
