THIẾT BỊ KIỂM TRA BIẾN DẠNG NHỎ CỦA CỌC PET

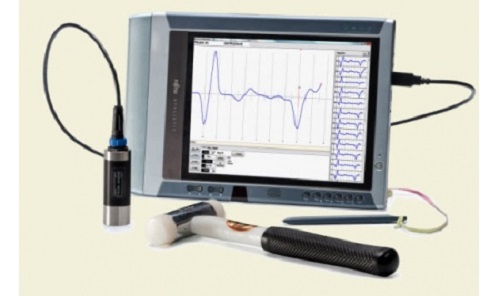

Thiết bị PET (Pile Echo Tester) sử dụng phương pháp pulse-echo. Để kiểm tra 1 cọc, người sử dụng dùng búa nhẹ trong gói dụng cụ, gõ vào cọc. Tín hiệu kết quả (còn gọi là biểu đồ phản ứng) được ghi lại và phân tích bằng gia tốc kế kỹ thuật số của PET, từ đó cung cấp các thông tin về chiều dài và khuyết tật của cọc
1. Giới thiệu về sản phẩm
- Đây một giải pháp cơ động cao, thân thiện với người sử dụng trong việc kiểm tra một số lượng lớn các hệ móng sâu một cách nhanh chóng và chính xác.
- Không đòi hỏi phải mất nhiều thời gian đào tạo, PET là một hệ mô đun độc lập với máy tính, chỉ kết nối thông qua cổng USB với máy tính Notebook, Tablet PC, hoặc Pocket PC.
- Dựa trên lý thuyết truyền sóng ứng suất theo một phương trong thanh đàn hồi gây ra bởi tác động của lực xung, trong đó thay đổi kháng trở trong thanh sóng phản hồi trở lại đỉnh.
- Sóng ứng suất được phản hồi tại mọi vị trí có sự thay đổi kháng trở cơ học của cọc và phản hồi, thu nhận được ở đỉnh cọc sau khoảng thời gian tỷ lệ với khoảng cách vị trí thay đổi kháng trở ấy. Sóng phản hồi này gây ra sự thay đổi lực và vận tốc đo được tại đỉnh cọc.
- Mức độ thay đổi biên độ vận tốc tại đỉnh cọc cho phép xác định mức độ thay đổi kháng trở, kết hợp với điều kiện địa chất thực tế làm cơ sở cho việc phán đoán tính nguyên vẹn của cọc.
2. Hai model của thiết bị PET:
* PET Pro USB: Đây một giải pháp cơ động cao, thân thiện với người sử dụng trong việc kiểm tra một số lượng lớn các hệ móng sâu một cách nhanh chóng và chính xác. Không đòi hỏi phải mất nhiều thời gian đào tạo, PET là một hệ mô đun độc lập với máy tính, chỉ kết nối thông qua cổng USB với máy tính notebook, máy tính bảng, hoặc Pocket PC
* PET Bluetooth: Là một giải pháp thân thiện với người sử dụng, có độ linh hoạt cao trong việc kiểm tra một số lượng lớn các cọc móng sâu một cách nhanh chóng và chính xác. Không đòi hỏi kỹ năng chuyên môn quá cao, hướng dẫn và sử dụng một cách dễ dàng với một hệ thống mô đun hóa, độc lập với máy tính, có thể có kết nối không dây dạng Bluetooth. Tải phần mềm cho PET Bluetooth từ của hàng ứng dụng CH Play.
3. Thông số kỹ thuật
- Lớp vỏ: Được làm bằng nhôm và thép không gỉ có độ bền cao
- Kích thước: ɸ25,4 x 90 mm
- Khối lượng: 120g (đầu dò), 2,3kg (khối lượng khi vận chuyển)
- Nhiệt độ: Khi sử dụng: -200C đến 550C, Khi lưu trữ: -400C đến 800C
- Môi trường: IP67
- Độ nhạy: 100 mV/g
- Độ tuyến tính: Dưới 1%, từ 0 – 50g
- Tần số cộng hưởng: 30 kHz
- Tần số lấy mẫu: 50Hz
- Độ phân giải lấy mẫu: 24bit
- Chiều dài cọc đo được: 2 – 100m (phụ thuộc vào đường kính cọc và địa chất)
- Năng suất kiểm tra: Lên tới 100 cọc/giờ (trong điều kiện thuận lợi) với chỉ một người thực hiện
- Khả năng lưu trữ dữ liệu: không giới hạn (do thiết kế thông minh với máy tính tách rời)
