LÒ HƠI TẦNG SÔI

Lò hơi tầng sôi đem lại hiệu quả kinh tế là gì mà được đông đảo quý doanh nghiệp, quý đối tác trong các ngành sản xuất thức như: Bao bì, chế biến thức ăn thủy hải sản, thức ăn chăn nuôi, thực phẩm, dược phẩm, dệt… tin tưởng và đánh giá mức độ hài lòng cao?
• Dễ sử dụng, dễ vận hành và khởi động nhanh chóng, sự xung động cao của Nồi Hơi Tầng Sôi tạo điều kiện khởi động và dừng nồi được nhanh chóng mà không gây tụt áp.
• Nồi hơi tầng sôi hoạt động liên tục, ổn định với hiệu suất cao, rất thích hợp với các nhà máy trung bình và lớn.
• Chi phí duy trì và sửa chữa thấp. Tuổi thọ và độ bền nồi hơi cao.
• Tiết kiệm thời gian, công suất cho quá trình vệ sinh nồi, các thành phần kiềm trong tro bị bốc hơi nên tro không bị dính bám vì vậy mà xỉ và bồ hóng không đóng trên ống lò.
Để quý độc giả có cái nhìn tổng quan về loại lò hơi/ nồi hơi này là gì, Mayzer xin giới thiệu tổng quan về dạng nồi hơi tầng sôi này như sau:
Lò hơi/ Nồi hơi tầng sôi là gì?
• Lò hơi tầng sôi hay nồi hơi tầng sôi là lò hơi mà nhiên liệu được đưa vào trong lớp sôi, gặp nhiệt độ cao và tự bốc cháy.
• Lớp sôi là lớp vật liệu rắn không cháy bao gồm: Cát, xỉ than, tro chuyển động lên xuống do được gió thổi dưới béc tạo thành. Gió cấp dưới béc ngoài việc tạo ra lớp sôi còn cung cấp oxi cho quá trình cháy
• Lò hơi tầng sôi có thể đốt kiệt nhiều loại nhiên liệu rắn có đặc tính khác nhau, kích thước tương đối thô thông thường dưới 10 mm. Nhiệt lượng cao do vậy tăng hiệu suất cháy cũng như công suất trong quá trình sử dụng.
• Theo nghiên cứu lò hơi đa tầng sôi giảm được nhiều khí thải độc hại như: NOx giảm trên 30% so với lò than phun
Đặc tính công nghệ nồi hơi tầng sôi
• Đặc tính của nồi hơi này là đốt nhiên liệu theo thể tích, nghĩa là nhiên liệu khi đưa vào buồng đốt, khi cháy dưới áp suất đủ lớn, hút nhiên liệu đang cháy lơ lửng trong không trung của buồng đốt
• Công nghệ tầng sôi là cháy theo thể tích. Nhiên liệu đang cháy tràn ngập trong không gian buồng đốt làm tăng hiệu quả trao đổi nhiệt, nhiên liệu cháy kiệt không gây lãng phí
Ưu điểm của nồi hơi tầng sôi
• Buồng đốt nhỏ hơn các loại lò hơi thông thường khác, làm giảm thất thoát nhiệt ra môi trường -> tăng hiệu suất lò.
• Nhiên liệu cháy lơ lửng trong buồng đốt nên không gian buồng đốt cao hơn, giúp trao đổi nhiệt tốt hơn.
• Nhờ vậy hiệu suất lò tăng thêm 7-10%, chất lượng khí thải đáp ứng được tiêu chuẩn môi trường.
• Thời gian nhiên liệu cháy đè lên nhau ngắn hơn hẳn nên nhiệt độ buồng đốt chỗ nóng nhất cũng chỉ từ 600-700 độ C (Với nhiên liệu biomass).
• Ở nhiệt độ này nhiên liệu cháy kết thành tro xỉ rất ít, xỉ cũng không kết thành cục cứng nhờ đó mà tro xỉ được xã bỏ hoàn toàn tự động bằng van xoay ra ngoài phía dưới ghi.
• Đốt được đa nhiên liệu: Than cám, trấu rời, trấu viên, củi băm, củi viên…

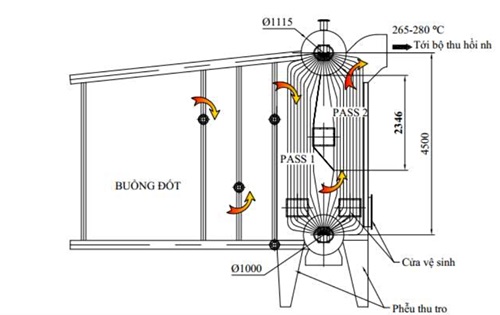

Cấu tạo lò hơi tầng sôi

Nguyên lý làm việc nồi hơi tầng sôi
• Nhiên liệu từ kho chứa nhiên liệu được cấp vào lò hơi nhờ các băng tải liệu vào phễu chứa liệu và được đưa vào buồng đốt bằng vít tải liệu không trục, nhiên liệu được làm tản đếu ra khắp bề mặt buồng đốt nhờ quạt thổi liệu.
• Tại buồng đốt nhiên liệu được đốt cháy trong lớp sôi (hạt rắn không cháy: Xỉ than, cát, đá…) gió cấp 1 được cấp từ dưới ghi có nhiệm vụ cung cấp không khí cho quá trình cháy đồng thời thổi nhiên liệu, lớp sôi chuyển động lên xuống, lơ lửng trong buồng đốt giống sự sôi của chất lỏng nên ta gọi là tầng sôi.
• Khi nhiên liệu cháy trong buồng đốt sẽ tạo ra xỉ và bụi có trọng lượng nhẹ sẽ theo lực hút của quạt hút đi theo dòng khói.
• Tuy nhiên các hạt nhiên liệu chưa cháy hết sẽ có trọng lượng lớn hơn khi ngoặt dòng qua buồng hồi lưu sẽ mất động năng và rớt xuống phễu hồi lưu và được tuần hoàn lại buồng đốt tiếp tục quá trình cháy cho đến khi cạn kiệt thì thôi. Nên được gọi là lò hơi tầng sôi tuần hoàn (Circulating fluidized bed – CFB)
• Khói sau khi ra khỏi buồng hồi lưu sẽ đi vào giàn ống đối lưu, ở đây khói sẽ trao đổi nhiệt đối lưu qua vách ống với nước.
• Khói thải sau khi ra khỏi giàn đối lưu vẫn có nhiệt độ khá cao 250 – 300 độ C.
• Để tận dụng nhiệt độ khói thải này thì khói thải sẽ đi qua bộ hâm nước và bộ sấy không khí để hâm nóng nước trước khi đưa vào lò và sấy không khí nóng trước khi đưa vào buồng đốt để làm tăng hiệu suất lò hơi
• Sau đó khói thải sẽ đi qua cyclone lọc bụi, ở đây hạt bụi sẽ được phân ly và lắng xuống phễu thu tro, tuy nhiên cyclone chỉ thu được các hạt bụi lớn và mịn, các hạt bụi siêu mịn không được cyclone phân ly và sẽ bay theo dòng khói đi vào bộ lọc bụi túi vải, các hạt bụi này sẽ bám ở mặt ngoài của túi vải còn khói sạch sẽ đi xuyên qua túi vải và được quạt hút đưa ra ống khói thải ra ngoài.
• Các hạt bụi bám vào bề mặt túi vải theo thời gian sẽ dầy lên và làm tăng trở lực của túi lọc.
• Vì vậy khí nén từ máy nén khí qua bình chứa khí nén, ống cấp khí nén, van điện từ khí nén làm túi lọc đột ngột rung mạnh và các hạt bụi sẽ rớt ra rớt xuống phễu thu tro. Quá trình này người ta gọi là hoàn nguyên túi vải.
Phân loại nồi hơi tầng sôi
• Lò hơi tầng sôi ống nước (lò hơi 2 baloong)

• Lò hơi tầng sôi ống nước, ống lửa kết hợp (lò hơi 1 baloong)

Các thiết bị chính sử dụng trong nồi hơi tầng sôi
• Buồng đốt tầng sôi - Nhiệm vụ đốt cháy nhiên liệu, tường buồng đốt bằng gạch samot A, được bọc bằng bông bảo ôn và tôn 3mm.
• Buồng đốt bức xạ và đối lưu - Nhiệm vụ sinh hơi, vật liệu là các ống góp, ống trao đổi nhiệt chế tạo từ ống thép đúc, được bọc bảo ôn và tôn bên ngoài.
• Baloong - Nhiệm vụ sinh hơi, vât liệu: thép tấm chịu nhiệt A515, cũng được bảo ôn và bọc tôn.
• Bộ hâm nước. Nhiệm vụ tận dụng nhiệt khói thải để hâm nóng nước trước khi cấp vào lò hơi, giúp tăng hiệu suất lò, giảm nhiệt độ khói thải để giảm áp lực làm việc cho hệ thống đuôi lò.
• Bộ sấy không khí - Nhiệm vụ tận dụng nhiệt khói thải để sấy nóng không khí trước khi cấp vào lò, làm nhiên liệu dễ bắt cháy, tăng hiệu suất lò hơi và giảm nhiệt độ khói thải.
• Multi Cyclone lọc bụi - Gồm nhiều cyclo đơn nhiệm vụ lọc bụi sinh ra từ quá trình đốt cháy
• Bộ lọc bụi túi vải - Cấu tạo chính là hệ túi vải nhiệm vụ lọc các bụi nhỏ mà Cylone không lọc được.
• Ống khói xả khí thải ra ngoài môi trường, thường cấu tạo bằng thép hoặc inox
Hệ thống điện điều khiển nồi hơi tầng sôi
• Điều khiển bơm cấp nước. Có vai trò quan trọng duy trì mực nước baloong hơi luôn đạt 50-60% mực nước ống thủy.
• Điều khiển áp suất. Sử dụng các Sensor để ổn định áp suất hơi theo yêu cầu và đảm bảo an toàn cho hệ thống
• Điều khiến áp suất buồng đốt. Duy trì nhiệt độ trong buồng đốt và ổn định áp suất, đảm bảo an toàn xung quanh lò hơi.
• Điều khiển oxi dư. Nhằm tăng hiệu quả sinh nhiệt của nhiên liệu, giảm lượng khí CO.
• Điều khiển Scada. Thể hiện sơ đồ công nghệ của lò hơi dưới dạng đồ họa màu, giúp người vận hành theo dõi và điều khiển toàn bộ hoạt động của lò.
Lý do quý khách nên mua lò hơi tầng sôi của chúng tôi?
• Cam kết đạt tiêu chuẩn kiểm định, chất lượng Môi trường
• Kiểm tra định kỳ 3 Tháng/ 1 Lần
• Hệ thống lọc nước cấp lò đạt tiêu chuẩn
• Tặng kiềm lò miễn phí
• Có chương trình huấn luyện cho nhân viên vận hành
• Hỗ trọ bảo trì trọn đời.
