TRUNG TÂM BÁO CHÁY

Hệ thống báo cháy tự động là hệ thống có khả năng phát hiện tự động khi có cháy xảy ra tại bất kì khu vực nào được lắp đặt thiết bị báo cháy tự động, hệ thống sẽ báo động về trung tâm để mọi người biết và ứng cứu kịp thời. Hệ thống báo cháy tự động bao gồm: Tủ báo cháy trung tâm, các đầu báo cháy, (tổ hợp chuông, đèn, nút ấn) và các thiết bị ngoại vi khác..

Các thiết bị của hệ thống báo cháy tự động như tủ báo cháy trung tâm, đầu báo cháy, các thiết bị ngoại vi…của hãng HOCHIKI có độ cảm ứng về khói và nhiệt độ. Khi nhiệt độ và khói trong phòng vượt quá mức cho phép, hệ thống đầu báo sẽ hoạt động.

Hướng dẫn sử dụng tủ báo cháy trung tâm

1. Chế độ bình thường.

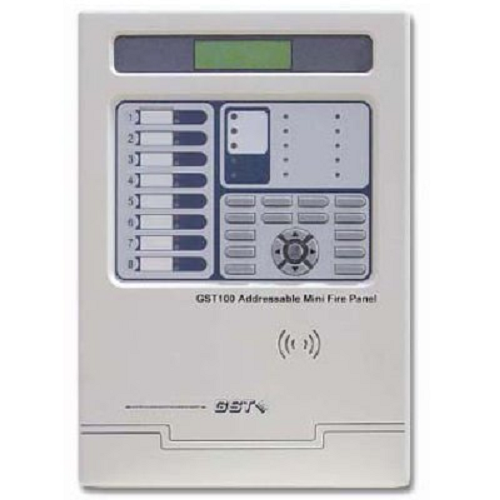

Khi hoạt động, tủ báo cháy trung tâm hiển thị như sau:

Chức năng các phím và đèn báo trên mặt tủ báo cháy trung tâm:

a. Trên màn hình hiển thị

+ Dòng chữ thứ nhất: thể hiện giờ, ngày, tháng, năm hiện tại của hệ thống.

+ Dòng chữ thứ hai: là dòng có thể thay đổi được tuỳ theo đơn vị sử dụng.

+ Dòng chữ thứ ba và bốn: là dòng chữ hướng dẫn tìm kiếm sự trợ giúp khi bấm phím.

b. Chức năng các phím

+ Phím LAMP TEST: Kiểm tra tất cả các đèn báo trạng của tủ báo cháy trung tâm.

+ Phím RE-SOUND ALARM: Khôi phục lại tình trạng báo động (đổ chuông).

+ Phím RE : Khởi động lại hệ thống.

+ Phím ALARM SILENCE : Tắt toàn bộ chuông báo động.

+ Phím PANEL SOUNDER SLIENCE: Tắt còi tại tủ báo cháy trung tâm.

+ Phím PROGRAMMABLE FUNCTION: Cài đặt lập trình hệ thống báo cháy tự động.

+ Phím FIRE DRILL: Thử toàn bộ chuông báo động.

+ Phím MORE EVENTS: Kiểm tra các lỗi hiện có trong hệ thống.

+ Phím MORE FIRE EVENTS: Kiểm tra các địa chỉ đang báo cháy.

+ Phím EXIT, 1, 2, 3, 4, và phím ENTER: Dùng để cài đặt các chế độ của tủ Ngoài ra phím EXIT và phím ENTER còn có chức năng “thoát” hoặc “chấp nhận” 1 thao tác trước đó đã thực hiện.

c. Chức năng các đèn báo của tủ báo cháy trung tâm:

+ Đèn FIRE: Đèn chỉ thị báo cháy.

+ Đèn SUPERVISORY ALARM: Các tín hiệu đầu vào được cài đặt ở trạng thái cảnh báo câm (chỉ hiển thị giám sát khi bị kích hoạt – không đổ chuông báo cháy).

+ Đèn AC POWER ON: Đèn báo nguồn điện lưới AC220V.

+ Đèn FIRE OUTPUT ACTIVE: Đầu ra của chế độ báo động được kích hoạt.

+ Đèn ON TEST: Báo trung tâm đang trong trạng thái kiểm tra.

+ Đèn DELAY ACTIVE: Trung tâm đang trong chế độ trễ chuẩn bị báo động.

+ Đèn SYSTEM TROUBLE: Hệ thống bị lỗi.

+ Đèn MORE EVENTS: Sáng khi màn hình hiển thị không hết những địa chỉ bị báo lỗi, báo động …

+ Đèn POINT BYPASSD: không cho phép địa chỉ nào đó hoạt động (disable).

+ Đèn GENERAL TROUBLE: Báo lỗi chung đang tồn tại trong hệ thống.

+ Đèn PANEL SOUNDER SILENCED: Còi tại tủ báo cháy trung tâm đang bị tắt.

+ Đèn POWER TROUBLE: Nguồn AC bị mất hoặc yếu (≤ 200VAC).

+ Đèn NAC TROUBLE: Đầu ra tại các chân NAC trong tủ bị lỗi.

2. Chế độ báo sự cố.

Chế độ báo sự cố là chế độ báo động tại tủ báo cháy trung tâm (chỉ có còi tại tủ trung tâm kêu tít, tít) nhưng không kích hoạt hệ thống chuông báo động.

+ Khi có sự cố, còi tại tủ báo cháy trung tâm kêu tít..tít..tít để tắt còi bấm phím PANEL SOUNDER SILENCE.

+ Khi có sự cố trên trung tâm báo cháy các đèn MORE EVENTS, GENERAL TROUBLE sáng nhấp nháy màu vàng.

+ Trên màn hình hiển thị tại tủ trung tâm sẽ thể hiện thị:

- Dòng chữ thứ nhất thể hiện số địa chỉ bị lỗi (TBL = n)

- Dòng chữ thứ hai thể hiện địa chỉ báo lỗi là loại thiết bị gì (các loại đầu báo hoặc module)

- Dòng thứ ba thể hiện vị trí địa chỉ đang báo lỗi.

Tủ báo cháy trung tâm sẽ phát ra tiếng kêu liên tục đồng thời tủ báo cháy trung tâm sẽ kích hoạt hệ thống chuông báo động của toà nhà.

Các đèn báo trên bảng điều khiển của trung tâm sáng: FIRE, GENERAL TROUBLE, SUPERVISORY ALARM. Đồng thời trên màn hình sẽ hiển thị những thông tin về địa chỉ, tên của thiết bị địa chỉ, vị trí lắp đặt đã gán cho địa chỉ đó… (tương tự như ở chế độ sự cố).

Đối với người trực phải cần làm các bước sau:

Bước 1: Kiểm tra tại tủ trung tâm để xác định vị trí đang báo cháy (quan sát trên màn hình hiển thị trên bảng điều khiển).

Bước 2: Kiểm tra thực tế tại hiện trường (vị trí của thiết bị đang báo cháy)..

Bước 3: Sử dụng trang thiết bị sẵn có của công trình (bình chữa cháy, họng nước chữa cháy…) để dập tắt đám cháy.
