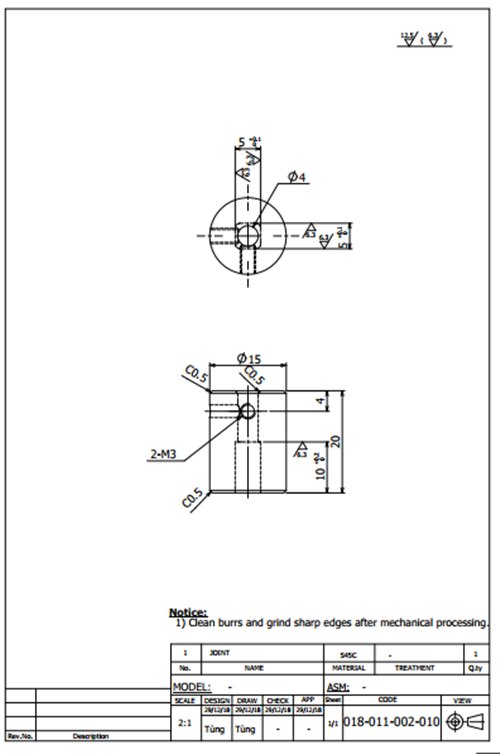

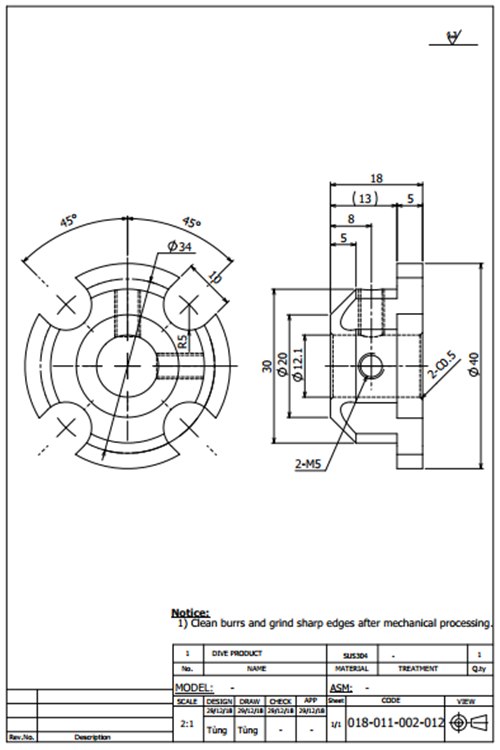

BẢN VẼ 2D TIÊU CHUẨN JIS
Công Ty TNHH Giải Pháp Kỹ Thuật GET ra đời với sự kế thừa nguồn khách hàng và kinh nghiệm của đội ngũ kinh doanh từ công ty dụng cụ cơ khí GET TOOL Việt Nam. Cùng đội ngũ kỹ sư cơ khí nhiều năm kinh nghiệm làm việc với các đối tác là doanh nghiệp trong và ngoài nước. Chúng tôi tự tin mang đến các giải pháp Thiết kế máy tự động hóa, nổi bật là Bản Vẽ 2D Tiêu Chuẩn JIS.
Tiêu chuẩn JIS là gì?
Tiêu chuẩn JIS (tiếng Anh: Japanese Industrial Standards) là tiêu chuẩn Nhật Bản được sử dụng trong các hoạt động công nghiệp tại nước này.
Khác với bản vẽ ở Việt Nam, bản vẽ của Nhật có bố trí hình chiếu cạnh - đứng và được sử dụng theo tiêu chuẩn JIS - phương pháp hình chiếu góc thứ 3. Ngoài ra, khi các chi tiết gia công phức tạp để thể hiện rõ yêu cầu cần gia công, người ta sẽ dùng bản vẽ cắt và bản vẽ trích.
Hướng dẫn cách đọc bản vẽ cơ khí của JIS
Nhìn từ hướng bên ngoài vào, sẽ thấy vật thể xuyên qua các mặt phẳng và hiện lên các mặt của hình hộp chữ nhật với các đường tương ứng (có thể thấy hoặc khuất).
Nếu mở các mặt phẳng của hình hộp sẽ có được các hình chiếu tương ứng của vật thể trên các mặt tương ứng.
Các mặt phẳng của hình hộp được trải trên cùng một mặt phẳng sẽ được các mặt phẳng chiếu của vật thể.
Suy ra, mỗi vật thể sẽ có 6 mặt phẳng tương ứng nhưng thường thì chỉ cần 3 mặt là đủ. Nếu là đơn giản là 2 hình chiếu, còn phức tạp thì cần lên tới 6 mặt phải chiếu và các hình cắt, trích mới thể hiện được hết vật thể. Trong đó, hình chiếu lúc nào cũng có hình chiếu chính mới có thể thấy bao quát được vật thể.
Công Ty TNHH Giải Pháp Kỹ Thuật GET mong muốn đưa sản phẩm dịch vụ của công ty đến đông đảo khách hàng trong nước lẫn nước ngoài ở lĩnh vực cơ khí, tự động hóa. Mang thương hiệu Việt Nam ra thị trường khu vực và châu lục. Sự ủng hộ của các bạn là động lực thực hiện ước mơ đó của chúng tôi. Rất hân hạnh được phục vụ quý khách!
