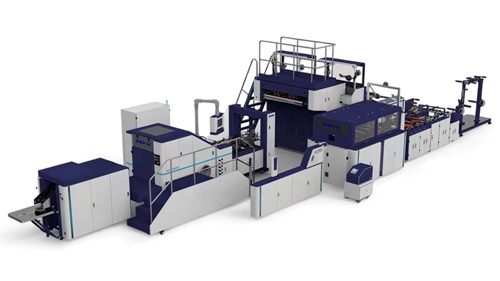

Máy Làm Túi Tự Động Dạng Cuộn Có Dán Quai ZD-F450Q

NÂNG CAO HIỆU SUẤT CÙNG MÁY LÀM TÚI TỰ ĐỘNG ZD-F450Q

Máy làm túi tự động dạng cuộn có dán quai ZD-F450Q là máy làm túi tự động dạng cuộn có dán quai, máy dán quai sẽ dán quai túi và thanh nẹp tạo thành quai túi, thông qua hệ thống truyền động sẽ truyền quai túi tới cụm máy dán quai tới giấy cuộn đã in sẵn rồi tiến hành định vị cắt quai túi, lăn keo cạnh túi, dán quai túi tự động, sau đó máy chính sẽ tiến hành dán biên túi, luồn ống, cắt túi, tạo lằn, lăn keo đáy túi, tạo hình đáy túi rồi truyền tới khu thu thành phẩm, hoàn thành cả quá trình làm túi. Toàn bộ quy trình được thực hiện tự động hóa hoàn toàn, tiết kiệm tối đa chi phí nhân công thủ công.

1. Thông số sản phẩm

• Thông số: ZD-F450Q.

• Chiều rộng giấy cuộn đầu vào: 690-1290mm.

• Đường kính cuộn giấy lớn nhất: φ1500mm.

• Đường kính trong lõi giấy: φ76mm.

• Định lượng giấy: 90-180g/m2.

• Chiều rộng túi thành phẩm: 240-460mm.

• Chiều dài sườn giấy: 380-640mm.

• Chiều rộng đáy túi: 90-180mm.

• Chiều cao quai túi: 120/130/140/150mm.

• Đường kính quai túi: φ4-6mm.

• Chiều dài thanh nẹp quai túi: 202mm.

• Chiều rộng thanh nẹp quai túi: 40-50mm.

• Khoảng cách quai túi: 101mm.

• Đường kính cuộn giấy thanh nẹp quai túi: φ1200mm.

• Chiều rộng giấy thanh nẹp quai túi: 80-100mm.

• Định lượng giấy thanh nẹp quai túi: 100-200g/m2 .

• Tổng công suất: 43KW.

• Trọng lượng máy: 18500KG.

• Kích thước máy: L14500 x W6000 x H2500mm.

2. Cấu hình và chức năng chính

Hệ thống đầu vào và truyền động

Đầu vào cuộn giấy có chức năng nâng hạ tự động, chức năng này giúp thuận tiện khi thay giấy cuộn trong quá trình sản xuất, một người cũng có thể hoàn thành một cách nhẹ nhàng bằng cách sử dụng các nút điều khiển.

• Trục giãn nở khí thương hiệu Đài Loan.

• Trang bị xylanh nâng hạ.

• Trang bị hệ thống điều khiển sức căng tự động.

Hệ thống nắn thẳng tự động, chủ yếu dùng để đảm bảo độ gọn gàng, phẳng phiu của giấy cuộn ở đầu vào, đồng thời đảm bảo tính chính xác của túi giấy ở đầu ra.

Hệ thống điều khiển tự động và các bộ phận điện chính

• Hệ thống điều khiển tự động hóa, chủ yếu  điều khiển, kiểm soát  việc thao tác vận hành các chức năng của các bộ phận cơ khí chính, thao tác chạy máy trên màn hình thao tác, vô cùng thuận tiện căn chỉnh và cài đặt những quy cách và chức năng khác nhau, mang đến những ưu thế rõ nét như khả năng thao tác dễ dàng, độ chính xác cao.

• Sử dụng động cơ servo & bộ điều khiển, màn hình thao tác độ phân giải cao, bộ truyền động driver, đầu vào đầu ra PNP, cáp động lực và phản hồi thương hiệu Mitsubishi-Nhật. Sử dụng sensor Sick-Đức.

Trang bị, thiết bị phụ

• Chức năng cảm  biến lỗi tự động: Khi máy đang hoạt động bình thường, nếu máy phát sinh lỗi máy sẽ tự động dừng máy, nhằm tránh được những hỏng hóc không đáng có, trang bị này kết hợp sử dụng với hệ thống điều khiển tự động Mitsubishi và sensor cảm biến SICK-Đức

• Hệ thống bơm dầu tự động: Hệ thống này có chức năng chính là cấp dầu tự động khi máy chạy, đảm bảo tất cả các bánh răng ở mọi vị trí đều được bôi trơn, giúp phát huy duy trì tính năng máy tốt hơn khi máy chạy trong thời gian dài.
