Máy Bơm Công Nghiệp Ebara 3M

MÁY BƠM CÔNG NGHIỆP EBARA 3M 32-200/7.5

Máy bơm công nghiệp Ebara 3M 32-200/7.5 đạt tiêu chuẩn EN733 và được đúc bằng các vật liệu khác nhau:

- Thép không gỉ AISI 304 (3 SERIES)

- Thép không gỉ AISI 316 (3L SERIES)

- Thép không gỉ AISI 316 micro-cast cho một số dòng máy (3L SERIES)

Máy bơm EBARA với tiêu chuẩn Châu Âu hoàn toàn đáp ứng mọi nhu cầu của các lĩnh vực mà máy bơm sẽ được ứng dụng. Đây là lý do tại sao hãng đã tạo ra dòng máy 3 SERIES với động cơ 2 hoặc 4 cực, một loạt hoàn chỉnh, sáng tạo, đáng tin cậy và hiệu quả để vận hành thành công ngay cả trong những điều kiện khó khăn và nặng nhọc nhất.

Đặc điểm nổi bật của dòng máy bơm 3 SERIES là thiết kế kéo ra phía sau. Nhờ có thiết kế này cho phép tháo khối động cơ cánh bơm mà không cần ngắt kết nối thân máy bơm khỏi đường ống, vì vậy việc bảo hành bảo trì thuận tiện và dễ dàng hơn.

Phạm vi bao gồm

- Dòng bơm 1 khối với mã 3(L)M

- Dòng bơm với khớp nối cứng 3(L)S SERIES

- Dòng bơm với khớp nối đàn hồi 3(L)P SERIES

Đối với dòng máy bơm 3LM và 3LS có sẵn phiên bản Z, được thiết kế với thân vỏ không có chân đỡ và có chân mới được gắn trực tiếp vào giá đỡ động cơ. Thiết kế đặc biệt này cho phép máy bơm lắp đặt được ở trong không gian hạn chế,  cho phép kết nối máy bơm ở các vị trí khác nhau nhờ khả năng xoay 90 độ của chân.

Đối với dòng máy bơm 3(L)S và 3(L)P có sẵn động cơ và thủy lực được chứng nhận ATEX tiểu chuẩn cao về máy bơm.

- Dùng cho hệ thống sưởi ấm, thông gió và điều hòa không khí

- Hệ thống cấp nước dân dụng, nông nghiệp, công nghiệp

- Hệ thống điều áp

- Hệ thống chữa cháy

- Dùng cho hệ thống xử lý chất lỏng công nghiệp

- Phù hợp với hệ thống thủy lợi

- Thành phần cấp tháp giải nhiệt

- Bể bơi

- Thoát nước

- Cấp nước hệ thống rửa

Cấu tạo máy bơm công nghiệp Ebara 3M 32-200/7.5

Thân bơm

- Inox AISI 304 (EN 1.4301) với mã 3

- Inox AISI 316L (EN 1.4404) với mã 3L

- Inox AISI 316 (EN 1.4401) được đúc chính xác với mã 3L 65-250 80-160/200/250 + Cánh bơm

Trục động cơ

- Inox AISI 304 (EN 1.4301) với mã 3

- Inox AISI 316L (EN 1.4404) với mã 3L

- Inox AISI 316 (EN 1.4401) được đúc chính xác với mã 3L 65-250 80-160/200/250

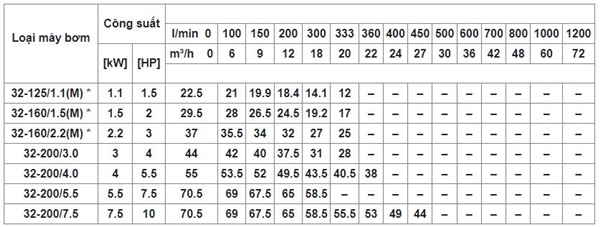

Thông số máy bơm công nghiệp Ebara 3M 32-200/7.5

- Lưu lượng nước: Đạt mức cao nhất 240m3/h

- Cột áp: Đạt mức cao nhất

- Áp suất nước tối đa khi vận hành: 10 bar

- Nhiệt độ nguồn nước tối đa khi vận hành: -5oC ÷ +90pC với các mã cơ bản. -5oC ÷ +110oC với mã H, HS, HW, HSW. -20oC ÷ +120oC với mã E.

- Chỉ số MEI: > 0.4

- Loại động cơ: Động cơ 2 hoặc 4 cực

- Khả năng cách điện, nhiệt: Mức F - Nhiệt độ cho phép là 155oC, giống như loại B nhưng được tẩm sấy và kết dính bằng sơn hoặc nhựa gốc hữu cơ có thể chịu được nhiệt độ tương ứng.

- Khả năng kháng nước: Mức IP55 có khả năng chống bụi hoàn toàn, ngăn chặn khỏi sự thâm nhập của các loại bụi, vật thể rắn có kích thước khác nhau. Đặc biệt, thiết bị đạt tiêu chuẩn IP55 chịu được vòi phun áp lực ở các hướng khác nhau để bảo vệ trước sự xâm nhập của nước.

- Điện thế: 1 pha 1~230V ±10% - 3 pha 3~230/400V ±10%

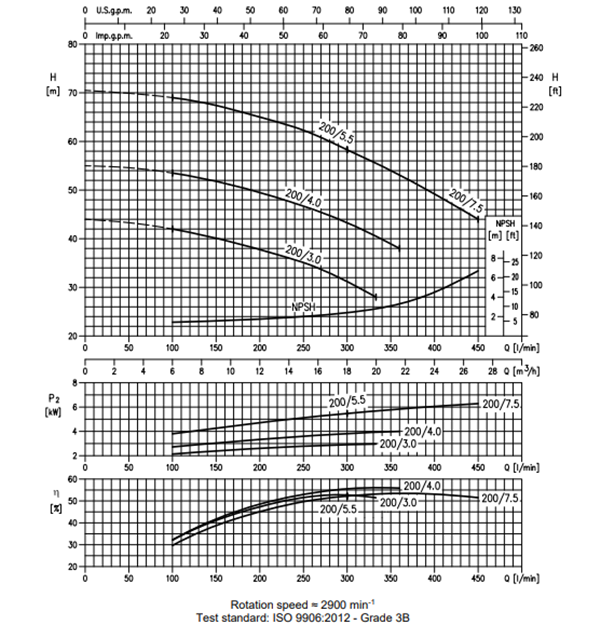

Các thông số kỹ thuật dưới đây đủ điều kiện cho các đường cong được hiển thị trên các trang sau. Dung sai theo tiêu chuẩn ISO 9906:2012 - Hạng 3B.

- Các đường cong đề cập đến tốc độ hiệu quả của động cơ không đồng bộ ở 50 Hz, 2 cực.

- Các phép đo được thực hiện với nước sạch ở nhiệt độ 20oC và với độ nhớt động học là v = 1 mm2/s (1cSt).

- Đường cong NPSH là một đường cong trung bình thu được trong cùng điều kiện của các đường cong hiệu suất.

- Các đường cong liên tục chỉ ra phạm vi làm việc được khuyến nghị. Đường cong chấm chấm chỉ là một hướng dẫn.

- Để tránh nguy cơ quá nhiệt, không nên sử dụng máy bơm ở tốc độ dòng chảy dưới 10% điểm hiệu suất tốt nhất.

Giải thích ký hiệu

Q = lưu lượng thể tích

H = tổng đầu

P2 = đầu vào công suất bơm (công suất trục)

n = hiệu suất bơm

NPSH = đầu hút thực dương mà máy bơm yêu cầu

MEI = chỉ số hiệu quả tối thiểu

Chỉ số hiệu quả tối thiểu (MEI) là thước đo chất lượng của kích thước máy bơm đối với hiệu suất trung bình của nó. Chỉ số hiệu quả tối thiểu dựa trên hiệu quả thủy lực và trên đầu tại điểm hiệu quả tốt nhất.

Hiệu suất của máy bơm có bánh công tác cắt nhỏ thường thấp hơn so với máy bơm có đường kính bánh công tác cắt đầy đủ. Việc cắt bớt cánh quạt sẽ điều chỉnh máy bơm đến một điểm làm việc cố định, dẫn đến giảm mức tiêu thụ năng lượng. Chỉ số hiệu quả tối thiểu (MEI) dựa trên đường kính đầy đủ của cánh quạt.

Hoạt động của các máy bơm nước này với các điểm nhiệm vụ thay đổi có thể tiết kiệm hơn về cuối hiệu quả hơn khi được kiểm soát, chẳng hạn như bằng cách sử dụng bộ truyền động có tốc độ thay đổi phù hợp với nhiệm vụ của máy bơm đối với hệ thống.
