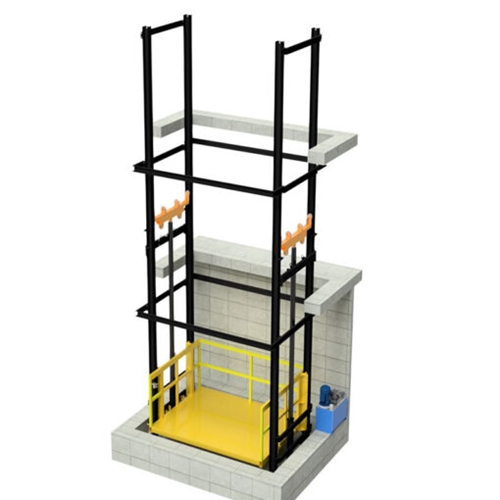

Thang Nâng Hàng Thủy Lực KAT KL-series

Thang Nâng Hàng Thủy Lực KAT KL-series

Thang nâng hàng thủy lực KAT KL-series vận chuyển hàng hóa giữa các tầng có độ cao giới hạn dưới 0-8 mét mà không cần hố PIT hoặc hố PIT rất nông. Phù hợp lắp đặt trong các nhà kho, kho trung chuyển. Mang lại hiệu quả, tiện lời và nhanh chóng. Có thể nâng được tải trọng lớn đến 5 tấn lớn hơn so với thang nâng hàng 2 trụ.
Thiết kế phù hợp theo tiêu chuẩn TCVN 6396-50:2017

Ứng dụng của thang nâng hàng thủy lực KAT KL-series

Sử dụng nâng hàng hóa giữa các tầng cao dưới 9 mét
Phù hợp cho các nhà kho có chiều cao thông thủy thấp, không thể lắp đặt các loại thang tời, máy kéo khác
Chuyển nguyên vật liệu, máy móc thiết bị
Vận chuyển xe hơi, xe máy
Lắp đặt cho các kho, nhà máy, kho trung chuyển
Vận chuyển được các hàng hóa nặng lên tới 5 tấn.

Chức năng an toàn

Van xả tay: hạ cabin xuống tầng thấp nhất bằng van xả tay
Van chống tụt khi nổ ống: dừng cabin đi xuống tự do khi ống thủy lực bị bể
Dây cáp an toàn chống cabin rơi tự do: nếu xích tải bị đứt do mòn sau thời gian dài sử dụng, dây cáp an toàn có tác dụng thay thế tạm thời để giữ cabin được cân bằng. Hạ cabon xuống an toàn chờ thay dây xích tải mới
Công tắc an toàn phát hiện cửa mở: trong khi thang đang hoạt động nếu mở cửa thì thang sẽ dừng lại ngay.

Cấu tạo

Ray dẫn hướng: dẫn hướng cho cabin chạy thẳng lên, không bị lệch thường làm bằng thép hình chữ H, ray chữ T.
Xilanh thủy lực: dẫn động cho cabin thông qua hệ thống dây xích tải
Cabin: kích thước cabin tùy chỉnh theo kích thước hố chờ của thang máy.
Hệ thống cáp + xích: truyền lực từ xilanh đến cabin để nâng cabin lên
Bộ nguồn thủy lực: bao gồm motor, bơm dầu, cụm van điều khiển,… bơm dầu đến xilanh theo điều khiển của tủ điện
Tủ điện điều khiển

Option

Cửa tầng: cửa bản lề 1 cánh – Cửa bản lề 1 cánh –  Cửa kéo xếp đài loan – Cửa trượt lên tự động – kéo tay.
Khung bao: Bọc lưới hoặc Bọc tole sóng la phông hoặc Alu màu

Lắp đặt
Thang nâng hàng thủy lực KAT KL-series với ưu điểm có thể lắp đặt:

Tải trọng dưới 1500 kG: lắp đặt có hố PIT chiều sâu 200mm hoặc không cần hố PIT (có ramp dốc để kéo hàng vào cabin), lợi thế cho kho xưởng không thể đào hố PIT âm nền.
Tải trọng trên 1500 kG: lắp đặt có hố PIT chiều sâu từ 250 – 450 mm.
