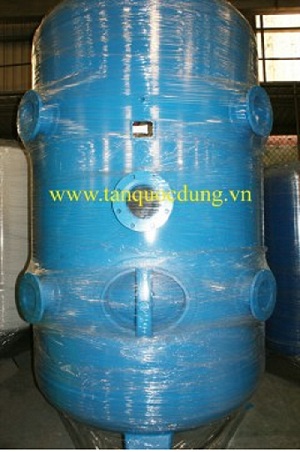

BÌNH NÉN KHÍ LOẠI ĐỨNG
1. Thông tin chung
Bình được sơn Epoxy chống sét rỉ bên trong và sơn tĩnh điện trang trí bên ngoài, ngoài ra có đầy đủ các phụ kiện kèm theo gồm:
- Van an toàn.
- Van bi xả đáy.
- Áp kế.
Bình có đầy đủ hồ sơ đăng kiểm và lý lịch kiểm tra xuất xưởng theo quy định.
|
Thông số kỹ thuật Bình khí nén |
Tiêu chuẩn |
|
Tiêu chuẩn thiết kế, chế tạo |
TCVN 8366:2010 6008:2010, ASME SEC VIII, Div 1 |
|
Tiêu chuẩn thử nghiệm |
TCVN 6154: 1996 |
|
Đặc điểm cấu tạo |
Thân trụ, hai đáy cong dạng elíp, đặt đứng hoặc nằm |
|
Vật liệu |
Thép tấm A516/ SS400/ CT3 / Inox 304 ( hoặc vật liệu khác theo yêu cầu) |
|
Áp suất thiết kế |
10 kg/cm2, (hoặc mức áp suất khác theo yêu cầu) |
|
Áp suất làm việc |
08 kg/cm2, (hoặc mức áp suất khác theo yêu cầu) |
|
Môi chất |
Không khí nén hoặc nước |
|
Đặc tính |
Không độc |
|
Nhiệt độ tối đa |
100 oC |
|
Chi tiết bắt chặt trên thân bình: |
Ống thép hàn dính trên thân |
|
Ống khí vào |
Số lượng 1, ( hoặc nhiều hơn theo yêu cầu) |
|
Ống khí ra |
Số lượng 1, ( hoặc nhiều hơn theo yêu cầu) |
|
Ống van an toàn |
Số lượng 1 |
|
Ống xả đáy |
Số lượng 1 |
|
Ống áp kế |
Số lượng 1 |
|
Ống người chui |
Số lượng 1 |
|
Công nghệ hàn |
Hàn hồ quang chìm SAW, MIG/MAG, TIG |
|
Loại Bình |
(Main Sizes) CÁC KÍCH THƯỚC CHÍNH (mm) |
P max |
||||||||
|
Ø |
A |
B |
C |
H |
S |
CỬA VỆ SINH |
ỐNG VÀO |
ỐNG RA |
||
|
300 |
Ø480 |
1500 |
120 |
150 |
1890 |
4 |
Không áp dụng (N/A) |
M34 |
M34 |
10 |
|
500 |
Ø600 |
1500 |
140 |
150 |
1930 |
5 |
M49 |
M49 |
10 |
|
|
700 |
Ø700 |
1500 |
140 |
150 |
1930 |
5 |
M49 |
M49 |
10 |
|
|
1000 |
Ø850 |
1500 |
210 |
170 |
2090 |
6 |
150 x 190 |
M49 |
M49 |
10 |
|
1260 |
Ø965 |
1500 |
270 |
170 |
2210 |
8 |
150 x 190 |
M49 |
M49 |
10 |
|
1500 |
Ø1050 |
1500 |
240 |
200 |
2180 |
8 |
150 x 190 |
M60 |
M60 |
10 |
|
2000 |
Ø1050 |
2000 |
240 |
200 |
2680 |
8 |
150 x 190 |
M60 |
M60 |
10 |
|
3000 |
Ø1250 |
2000 |
320 |
200 |
2840 |
10 |
330 x 430 |
80A |
80A |
10 |
|
4000 |
Ø1450 |
2000 |
380 |
250 |
3010 |
10 |
330 x 430 |
80A |
80A |
10 |
|
5000 |
Ø1600 |
2000 |
400 |
300 |
3100 |
12 |
330 x 430 |
80A |
80A |
10 |
|
6000 |
Ø1600 |
2500 |
400 |
300 |
3600 |
12 |
330 x 430 |
100A |
100A |
10 |
|
8000 |
Ø1700 |
3000 |
460 |
300 |
4220 |
12 |
330 x 430 |
125A |
125A |
10 |
|
10000 |
Ø1920 |
2750 |
500 |
300 |
4050 |
14 |
330 x 430 |
150A |
150A |
10 |
Mọi thông tin chi tiết liên quan kính mời Quý khách hàng liên hệ với Công Ty TNHH Sản Xuất Thương mại Tân Quốc Dũng!
