Dịch vụ gia công mặt bích tiêu chuẩn JIS

Nhãn hiệu

Tân Quốc Dũng

Mô tả/ ứng dụng

Cung cấp dịch vụ gia công các loại mặt bích tiêu chuẩn 5k 10k 16k 20k

Đơn hàng tối thiểu

1 máy

Bảo hành

12 tháng

Thị trường chính

Miền Nam

Thông tin liên hệ

Chi tiết sản phẩm dịch vụ

GIA CÔNG MẶT BÍCH TIÊU CHUẨN JIS

1. Thông tin chi tiết sản phẩm

STT	Size		Thông số kỹ thuật mặt bích tiêu chuẩn JIS 5K

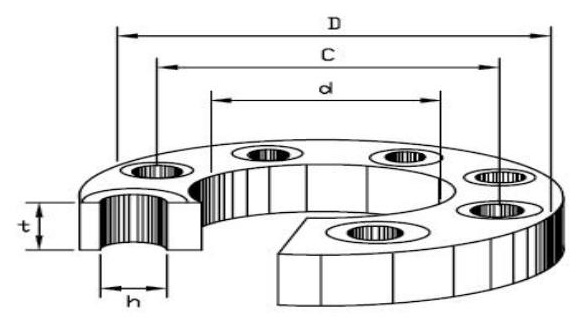

STT	Inch	mm	ĐKN (D)	Tâm lỗ (C)	Lỗ thoát (d)	Độ dày (t)	Số lỗ No.	ĐK lỗ bulông (h)
1	3/8	10	75	55	18.0	9	4	12
2	1/2	15	80	60	22.5	9	4	12
3	3/4	20	85	65	28.0	10	4	12
4	1	25	95	75	34.5	10	4	12
5	1¹^/⁴	32	115	90	43.5	12	4	15
6	1¹^/²	40	120	95	50.0	12	4	15
7	2	50	130	105	61.5	14	4	15
8	2¹^/²	65	155	130	77.5	14	4	15
9	3	80	180	145	90.0	14	4	19
10	4	114	200	165	116.0	16	8	19
11	5	125	235	200	142.0	16	8	19
12	6	150	265	230	167.0	18	8	19
13	8	200	320	280	218.0	20	8	23
14	10	250	385	345	270.0	22	12	23
15	12	300	430	390	320.0	22	12	23
16	14	350	480	435	358.0	24	12	25
17	16	400	540	495	109.0	24	16	25
18	18	450	605	555	459.0	24	16	25

STT	Size		Thông số kỹ thuật mặt bích tiêu chuẩn JIS 10K
STT	Inch	mm	ĐKN (D)	Tâm lỗ (C)	Lỗ thoát (d)	Độ dày (t)	Số lỗ No.	ĐK lỗ bulông (h)
1	3/8	10	90	65	18.0	12	4	15
2	1/2	15	95	70	22.5	12	4	15
3	3/4	20	100	75	28.0	14	4	15
4	1	25	125	90	34.5	14	4	19
5	1¹^/⁴	32	135	100	43.5	16	4	19
6	1¹^/²	40	140	105	50.0	16	4	19
7	2	50	155	120	61.5	16	4	19
8	2¹^/²	65	175	140	77.5	18	4	19
9	3	80	185	150	90.0	18	8	19
10	4	114	210	175	116.0	18	8	19
11	5	125	250	210	142.0	20	8	23
12	6	150	280	240	167.0	22	8	23
13	8	200	330	290	218.0	22	12	23
14	10	250	400	355	270.0	24	12	25
15	12	300	445	400	320.0	24	16	25
16	14	350	490	445	358.0	26	16	25
17	16	400	560	510	109.0	28	16	27
18	18	450	620	565	459.0	30	20	27

STT	Size		Thông số kỹ thuật mặt bích tiêu chuẩn JIS 16K
STT	Inch	mm	ĐKN (D)	Tâm lỗ (C)	Lỗ thoát (d)	Độ dày (t)	Số lỗ No.	ĐK lỗ bulông (h)
1	3/8	10	90	65	18.0	12	4	15
2	1/2	15	95	70	22.5	12	4	15
3	3/4	20	100	75	28.0	14	4	15
4	1	25	125	90	34.5	14	4	19
5	1¹^/⁴	32	135	100	43.5	16	4	19
6	1¹^/²	40	140	105	50.0	16	4	19
7	2	50	155	120	61.5	16	8	19
8	2¹^/²	65	175	140	77.5	18	8	19
9	3	80	200	160	90.0	20	8	23
10	4	114	225	185	116.0	22	8	23
11	5	125	270	225	142.0	22	8	25
12	6	150	305	260	167.0	24	12	25
13	8	200	350	305	218.0	26	12	25
14	10	250	430	380	270.0	28	12	27
15	12	300	480	430	320.0	30	16	27
16	14	350	540	480	358.0	34	16	33
17	16	400	605	540	109.0	38	16	33
18	18	450	675	605	459.0	40	20	33

STT	Size		Thông số kỹ thuật mặt bích tiêu chuẩn JIS 20K
STT	Inch	mm	ĐKN (D)	Tâm lỗ (C)	Lỗ thoát (d)	Độ dày (t)	Số lỗ No.	ĐK lỗ bulông (h)
1	3/8	10	90	65	18.0	14	4	15
2	1/2	15	95	70	22.5	14	4	15
3	3/4	20	100	75	28.0	16	4	15
4	1	25	125	90	34.5	16	4	19
5	1¹^/⁴	32	135	100	43.5	18	4	19
6	1¹^/²	40	140	105	50.0	18	4	19
7	2	50	155	120	61.5	18	8	19
8	2¹^/²	65	175	140	77.5	20	8	19
9	3	80	200	160	90.0	22	8	23
10	4	114	225	185	116.0	24	8	23
11	5	125	270	225	142.0	26	8	25
12	6	150	305	260	167.0	28	12	25
13	8	200	350	305	218.0	30	12	25
14	10	250	430	380	270.0	34	12	27
15	12	300	480	430	320.0	36	16	27
16	14	350	540	480	358.0	40	16	33
17	16	400	605	540	109.0	46	16	33
18	18	450	675	605	459.0	48	20	33

Mọi thông tin chi tiết liên quan kính mời Quý khách hàng liên hệ với Công Ty TNHH Sản Xuất Thương mại Tân Quốc Dũng!
